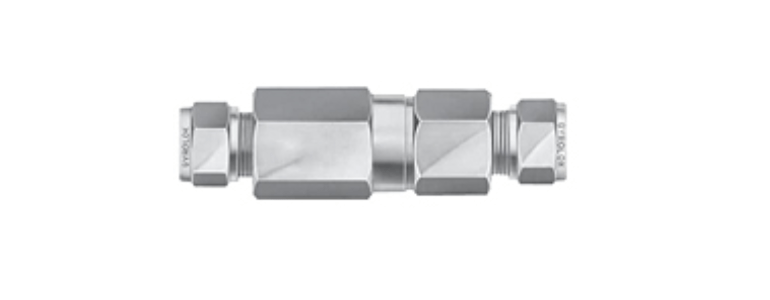

Kugel- und Tellerrückschlagventile.

PCE führt eine Reihe von Kugel- und Tellerrückschlagventil-Flüssigkeitssteuerungskomponenten der Serien 6100 und 6200, siehe die vollständige Liste der Funktionen und Spezifikationen unten:

Anträge:

• Verhindert den umgekehrten Durchfluss zum Schutz von Magneten, Reglern und Pumpen.
• Sperrt den Druck in Hydraulikzylindern.
• Niederdruck-Inline-Überdruckventil.
• Entlüftungsventil zum Spülen eines Systems.

Merkmale und Spezifikationen

• Gehäusematerial: Edelstahl 316, Messing, Monel® R-405.
• Maximaler Betriebsdruck: Edelstahl – 6000 psig bei 70 °F (414 bar bei 21 °C). Messing – 3000 psig bei 70 °F (414 bar bei 21 °C). Monel® – 6000 psig bei 70 °F (414 bar bei 21 °C).
• Betriebstemperaturbereich: Buna N – -40 °F bis +200 °F (-40 °C bis +93 °C). Viton® – 29 °C bis +177 °C (20 °F bis +350 °F).
• Blendengrößen: 0,187″ bis 0,422″ (4,75 mm bis 10,7 mm).
• Cv-Faktoren: 0,3, 2,4.
• Der O-Ring-Sitz bietet eine leckagedichte Absperrung.
• Interne Konstruktionsführungen fließen um oder innerhalb der Feder, nicht durch Spulen, wenn das Ventil geöffnet ist.
• Alle Modelle werden in der Produktion getestet, um ein dichtes Körpergelenk und einen sitzsicheren Sitz zu gewährleisten.
• Kugel- und Tellerdesigns sind standardmäßig erhältlich.
• Der Kugeltyp bietet einen effektiven, leckagedichten Verschluss mit minimalem Strömungswiderstand.
• Tellermodelle bieten große Flüsse mit einem Minimum an Geschwätz und Fluktuation.
• Ventile sind mit verschiedenen Rissdrücken von 1⁄3 bis 25 psig erhältlich.
• Der 2-teilige Korpus ermöglicht die Austauschbarkeit der Endanschlüsse.
• Spezielles NPT-Gewinde mit hoher Toleranz.
